型号:WLK-3

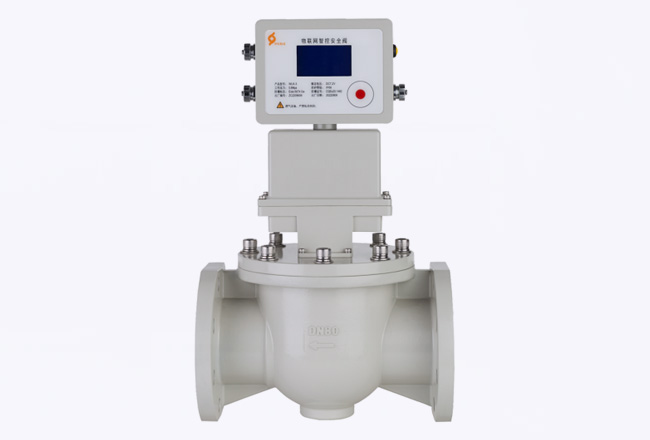

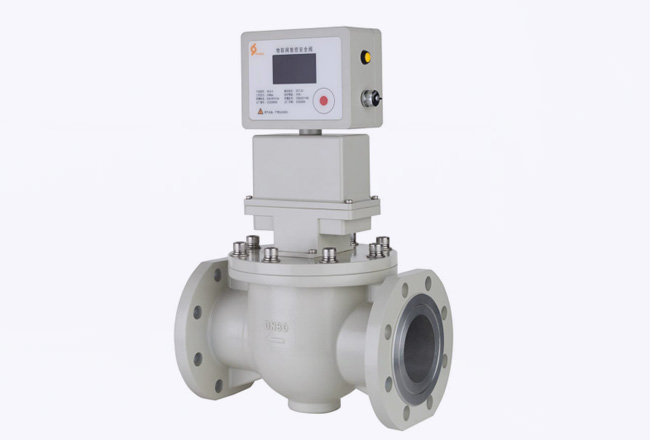

簡介:WLK-3型物聯網智控安全閥是一種超低功耗、兼容NB-IoT和4G遠程通信(可實現無縫更換)、高可靠性、使用壽命長、可根據需求定制的産品;産品預留多種接口可供外部設備進行連接,實現對外部設備的監測與控制。
安裝位置:物聯網智控安全閥可以安裝在燃氣管道上。
主要特點:
1、産品功耗屬于超低功耗級;
2、采用點陣液晶,可任意組合文字或符号;
3、通信模組獨立,可實現快速更換适應不同環境要求;
4、自帶藍牙近場通訊,通過手機或平闆直接進行通信交互;
5、遠程控制與本地IC控制可實現互換;
6、所有控制功能本地完成,無時間延遲;
7、供電方式多種可選(一次锂電供電或外部電源供電);
8、通訊模組天線安裝方式可選(内置天線或外置天線);
9、 配套閥門是慢開快關型閥門,關閥時間≤2s;
10、配套閥門閥體采用鑄造鋁合金,重量輕,防腐蝕性能好,可承受1.6MPa的公稱壓力;整體結構耐沖擊、振動、高低溫、鹽霧等,能适應各種複雜的戶外環境;
11、控制部件可旋轉,進氣方向可調整,适應各種安裝環境。
序号 | 項目 | 要求 | |||||||
1 | 工作介質 | 天然氣、液化石油氣 | |||||||
2 | 公稱直徑 | DN25 | DN32 | DN40 | DN50 | DN80 | DN100 | DN150 | DN200 |
3 | 壓力範圍 | 0~0.8Mpa | |||||||
4 | 公稱壓力 | 1.6MPa | |||||||
5 | 工作電壓 | DC7.2V | |||||||
6 | 平均工作電流 | ≤50mA | |||||||
7 | 靜态工作電流 | ≤30uA | |||||||
8 | 供電方式 | 一次性锂電或可充電锂電+外部電源供電(可選) | |||||||
9 | 工作環境溫度 | -30℃~70℃ | |||||||
10 | 儲存環境溫度 | -30℃~70℃ | |||||||
11 | 工作環境相對濕度 | 5%~95% | |||||||
12 | 儲存環境相對濕度 | ≤95% | |||||||
13 | 防爆标志 | ExibⅡB T4 Gb | |||||||
14 | 防護等級 | IP66 | |||||||
15 | 物聯方式 | NB-IoT或全網通4G(可選) | |||||||
16 | 輸入接口 | RS485(1組);RS232(1組);RS422(1組);外部模拟量輸入(2路 )外部開關量輸入(4路) | |||||||
17 | 電源輸出 | DC5V、DC9V、DC12V、DC15V、DC24V 輸出功率≥4.8W | |||||||
18 | 開閥時間 | ≤200s(0.8MPa)(DN25~DN50) | ≤400s (0.8MPa)(DN80~DN200) | ||||||
19 | 關閥時間 | ≤2s | |||||||
20 | 洩漏量 | 在0.8MPa的壓力下洩漏量≤0.55dm3/h(保壓時間2min) | |||||||
在5kPa壓力下洩漏量≤0.1dm3/h(保壓時間2min) | |||||||||
21 | 使用壽命 | ≥6000 次(或10年) |

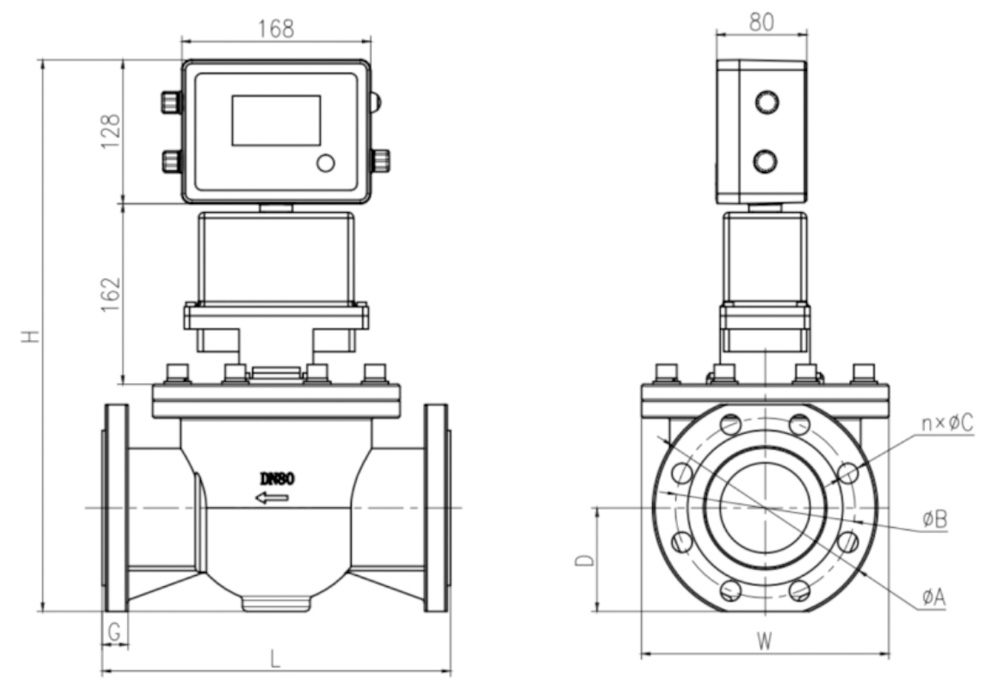

型号 尺寸 | WLK-3-GDF1-DN25 | WLK-3-GDF1-DN32 | WLK-3-GDF1-DN40 | WLK-3-GDF1-DN50 | WLK-3-GDF1-DN80 | WLK-3-GDF1-DN100 | WLK-3-GDF1-DN150 | WLK-3-GDF1-DN200 |
L | 160 | 180 | 226 | 226 | 310 | 350 | 480 | 520 |
W | 130 | 140 | 165 | 220 | 246 | 336 | 412 | 412 |
H | 431 | 433 | 455 | 455 | 495 | 498 | 518 | 627 |
A | 115 | 140 | 150 | 165 | 200 | 220 | 285 | 340 |
B | 85 | 100 | 110 | 125 | 160 | 180 | 240 | 295 |
C | 14 | 18 | 18 | 18 | 18 | 18 | 22 | 22 |
D | 59 | 59 | 73 | 73 | 92 | 106 | 132 | 165 |
E | 18 | 18 | 23 | 23 | 23 | 23 | 25 | 28 |
n | 4 | 4 | 4 | 4 | 8 | 8 | 8 | 12 |
淨重量(Kg) | 6.75 | 7.35 | 8.25 | 10.56 | 14.55 | 17.55 | 32.55 | 44.05 |
